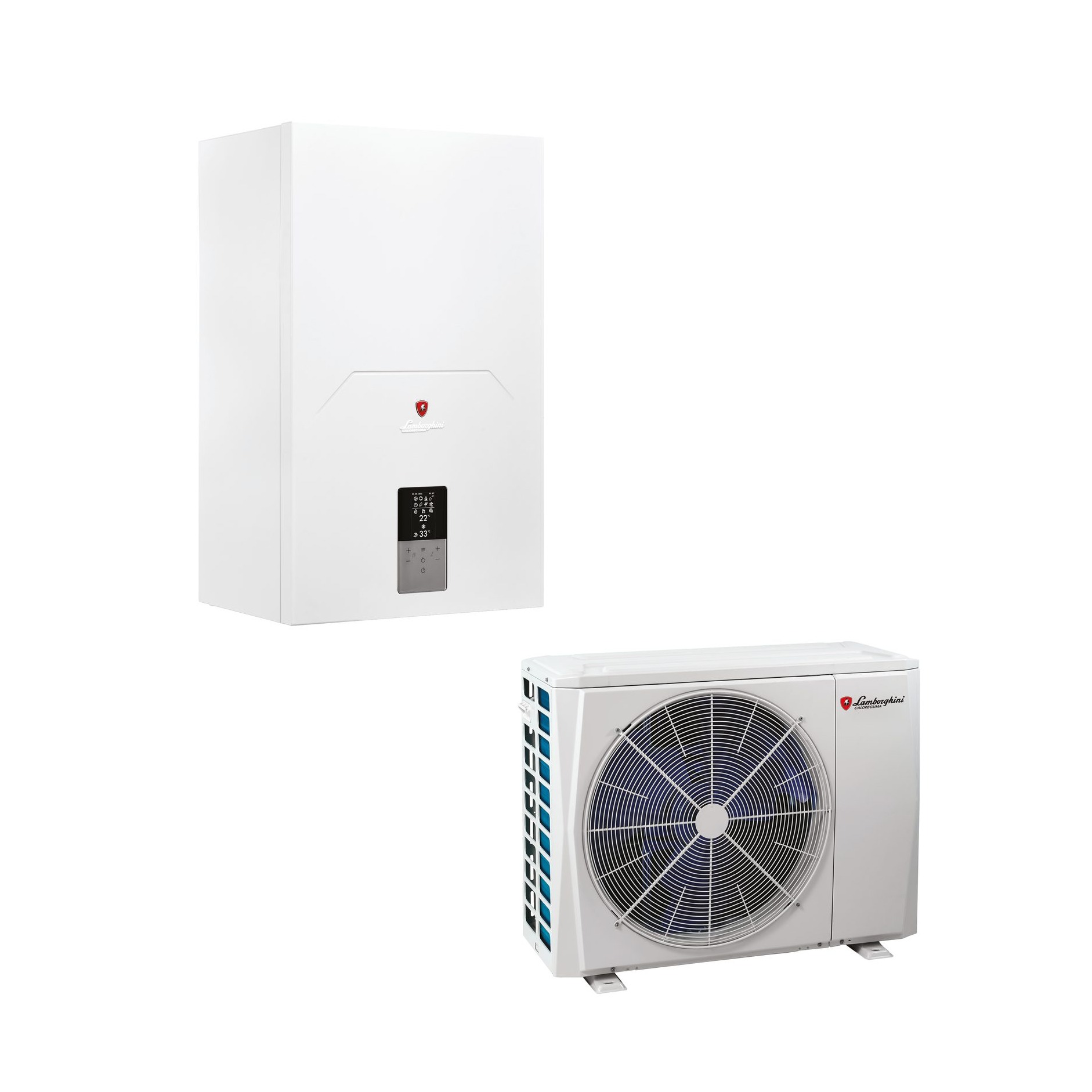

Toplotna pumpa vazduh–voda split sistem Inverter Idola S 3.2 16T 16 kW TF Lamborghini

SKU: 3283622
Model: IDOLA S 3.2 16T
Kod modela: 0XHLGSWD
Proizvođač: Lamborghini CaloreClima

Opis proizvoda

Toplotna pumpa vazduh–voda Idola S 3.2 16T Lamborghini CaloreClima predstavlja reverzibilnu Full Inverter split sistem jedinicu sa DC inverter kompresorom. Opseg čine spoljna jedinica, u kojoj su smešteni glavni elementi rashladnog kruga (od kompresora do izmenjivača sa vazdušne strane), i unutrašnja jedinica, u kojoj su smeštene glavne komponente vodenog kruga izvora toplote, sa predinstaliranim cirkulatorom i ekspanzionim sudom.

Rashladno sredstvo je R32 (GWP 675). U odnosu na mašine sa R410A, navedeno je do 75% manje ekvivalentnih emisija CO₂.

Jedinica je standardno opremljena električnom integracijom 6 kW (trofazni modeli). Split sistem omogućava izbegavanje problema zamrzavanja i na najnižim temperaturama (do −25 °C), kao i u odsustvu električne energije.

Jedinice proizvode toplu vodu do 65 °C i namenjene su grejanju i hlađenju: podno grejanje, ventilokonvektori ili radijatori, uključujući pripremu potrošne tople vode (PTV) preko spoljnog bojlera. Full Inverter konstrukcija koristi DC inverter modulaciju na tri glavne potrošače energije: kompresor, ventilator i pumpa.

Uz jedinicu se isporučuje sonda temperature za bojler PTV (nije isporučen; montira je instalater) i sonda temperature spoljnog vazduha (predmontirana na spoljnoj jedinici) za regulaciju u grejanju i hlađenju. Proizvod je pogodan za Factory Made hibridne sisteme.

Sistem upravljanja

Korisnički interfejs je sa Capsense tehnologijom i 2,8″ grafičkim displejom. Interfejs komunicira sa Connect CRP sistemima, koji mogu upravljati do 8 termostata (7 Connect CRP Zones + 1 Connect CRP) u 2 zone (jedna direktna i jedna mešana).

Funkcije upravljanja

• MODBUS protokol za upravljanje preko spoljnog BMS-a
• Grejanje i hlađenje toplotnom pumpom kao jedinim izvorom toplote; podešavanje temperaturne krive (standard)
• Priprema PTV – kada sonda temperature PTV (na spoljnom bojleru, nije u isporuci) padne ispod zadate vrednosti, jedinica prelazi u režim PTV (grejanje sa namenjenim setpoint-om); trokraki preklopni ventil je u standardnoj isporuci
• Smart Grid ulazi sa fotonaponskog sistema i mreže (2 digitalna kontakta: EVU i SG)
• Daljinsko upravljanje preko aplikacije (iOS i Android) preko Connect CRP (opciono)
• Upravljanje grejačem u bojleru PTV (integracija, anti-legionela ili rezervni izvor)
• Fast DHW – prioritet pripreme PTV
• Anti-legionela – nedeljni ciklusi (efikasno uz grejač na bojleru PTV ili integrisani kotao)
• Silent Mode – 2 nivoa, programabilno po dnevnim intervalima
• ON/OFF i WARM/COOL preko spoljnih kontakata
• ECO režim sa namenjenim setpoint-om
• Nedeljni časovni program preko Connect CRP (opciono)
• Zaštita od zamrzavanja – rad u grejanju sa cirkulatorom ON i eventualno električnim boosterom

Performanse modela Idola S 3.2 16T

Podaci prema EN 14511. Vrednosti se odnose na jedinicu bez opcija i dodatne opreme.

Grejanje A7W35

Izvor: vazduh 7 °C s.t. / 6 °C m.t.; sistem: voda ulaz 30 °C / izlaz 35 °C.

• Nominalna toplotna snaga: 15,9 kW
• Nominalna ulazna snaga: 3,53 kW
• COP: 4,50 W/W
• Protok vode: 2735 l/h
• Spoljni statički pritisak: 34 kPa

Grejanje A7W45

Izvor: vazduh 7 °C s.t. / 6 °C m.t.; sistem: voda ulaz 40 °C / izlaz 45 °C.

• Nominalna toplotna snaga: 16,0 kW
• Nominalna ulazna snaga: 4,57 kW
• COP: 3,50 W/W
• Protok vode: 2752 l/h
• Spoljni statički pritisak: 33 kPa

Hlađenje A35W18

Izvor: vazduh 35 °C s.t.; sistem: voda ulaz 23 °C / izlaz 18 °C.

• Projektovana rashladna snaga: 13,6 kW
• Nominalna ulazna snaga: 3,77 kW
• EER: 3,61 W/W
• Protok vode: 2563 l/h
• Spoljni statički pritisak: 40 kPa

Hlađenje A35W7

Izvor: vazduh 35 °C s.t.; sistem: voda ulaz 12 °C / izlaz 7 °C.

• Projektovana rashladna snaga: 14,0 kW
• Nominalna ulazna snaga: 5,60 kW
• EER: 2,50 W/W
• Protok vode: 2408 l/h
• Spoljni statički pritisak: 46 kPa

Tehničke specifikacije

Unutrašnja jedinica 16T

• Napajanje: 380/415-3-50 V-ph-Hz
• Tip izmenjivača: lemljena ploča od nerđajućeg čelika
• Zapremina ekspanzionog suda: 10 l
• Kalibracija sigurnosnog ventila sistema: 3 bar
• Minimalna zapremina vode u sistemu: 40 l
• Unutrašnji rezervni grejač (backup): 6 kW
• Nivo zvučne snage SWL: 43 dB(A)
• Maksimalna ulazna struja: 10 A
• Neto težina: 37 kg

Spoljna jedinica 16T

• Napajanje: 380/415-3-50 V-ph-Hz
• Broj kompresora / rashladnih krugova: 1 × DC Twin Rotary / 1 krug
• Tip izmenjivača: rebrasta spirala (finned coil)
• Broj i tip ventilatora: 1 × DC aksijalni
• Tip rashladnog sredstva / GWP: R32 / GWP 675
• Maksimalna dužina / vertikalni uspon rashladnih linija: 30 m / 20 m
• Nivo zvučne snage SWL – grejanje A7W35: 69 dB(A)
• SWL grejanje – Max: 69 dB(A)
• SWL grejanje – Silent 1 / Silent 2: 63 / 56 dB(A)
• Nivo zvučne snage SWL – hlađenje A35W18: 69 dB(A)
• SWL hlađenje – Max: 69 dB(A)
• SWL hlađenje – Silent 1 / Silent 2: 63 / 56 dB(A)
• Maksimalna ulazna struja: 12 A

Napomena iz materijala: fabrička količina rashladnog sredstva omogućava maksimalnu dužinu rashladne linije od 15 m; do 30 m je moguće dopunom napoljenja pri instalaciji. Ukupni nivo zvučne snage meren je prema ISO 9614.

Priključci unutrašnje jedinice (mod. 8–16 / 16T)

• 8 – Izlaz sistema Ø 1″
• 9 – Izlaz PTV Ø 3/4″
• 10 – Ulaz PTV Ø 3/4″
• 11 – Ulaz sistema Ø 1″
• 145 – Manometar pritiska vode
• G – Gasna linija Ø 15,88 (5/8″)
• L – Tečna linija Ø 9,52 (3/8″)

Dodatna oprema

• Connect CRP – evolutivni daljinski upravljač sa funkcijom programabilnog termostata; upravlja do 7 dodatnih CRP ZONES u 2 odvojene zone; dostupan i preko aplikacije (kod: 013054XD)
• Connect CRP Zones – zonski termostat sa RF vezom na Connect CRP; zidna ili stona montaža; napajanje 2 × AA baterije (kod: 013055XD)
• Sonda temperature protoka sistema ili za hibridnu solar / hibridnu integraciju (kod: 2CP000NF)
• Gumene antivibracione podloge za spoljnu jedinicu (kod: 2CP000ZF)
