Toplotna pumpa vazduh–voda split sistem Inverter Idola SW-T 3.2 04 4 kW MF bojler 100 l Lamborghini

Opis

Opis proizvoda

SKU: 3283623
Model: IDOLA SW-T 3.2 04
Kod modela: 0XHM4SWD
Proizvođač: Lamborghini CaloreClima

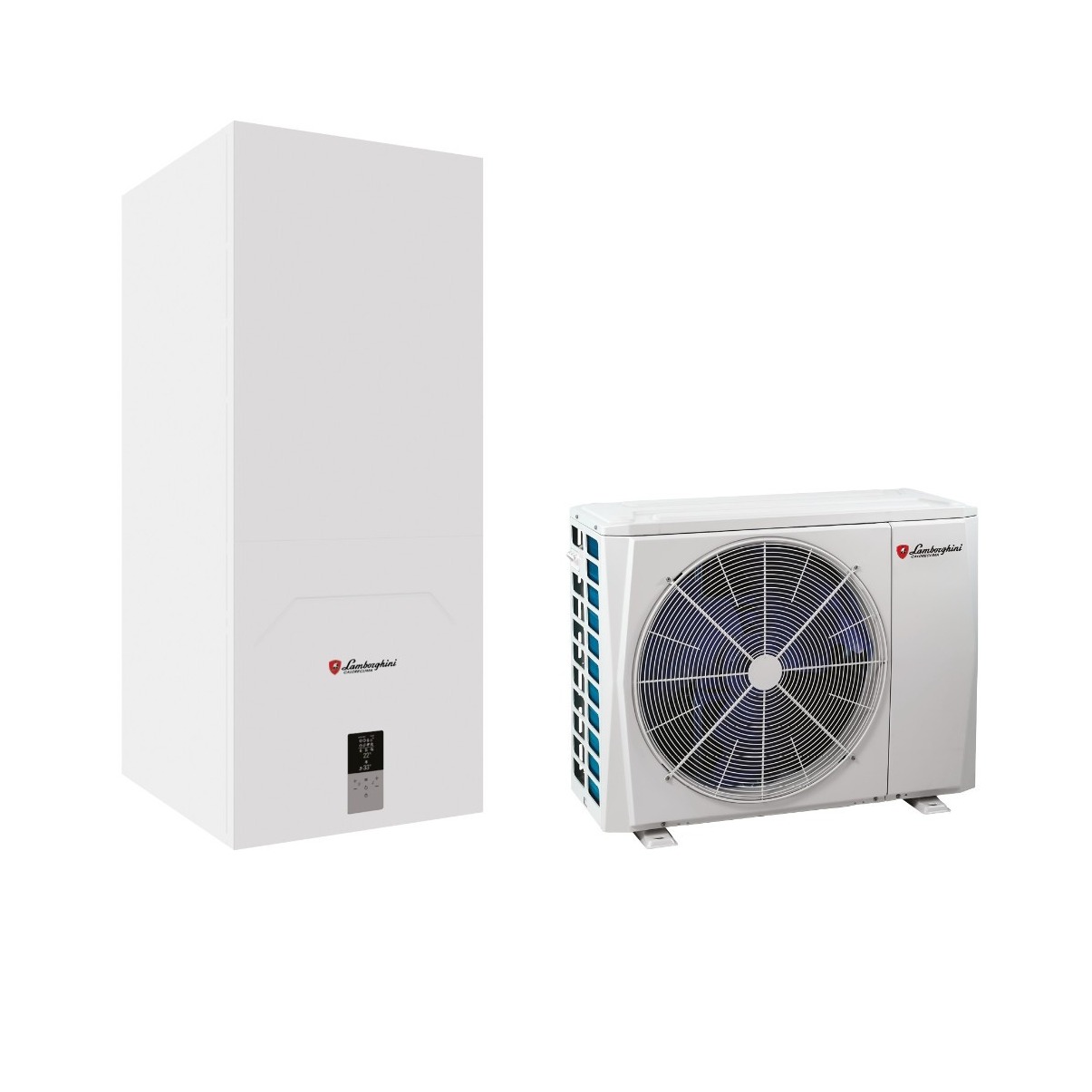

Toplotna pumpa vazduh–voda Idola SW-T 3.2 04 Lamborghini CaloreClima predstavlja reverzibilnu Full Inverter split sistem jedinicu sa DC inverter kompresorom i integralnim spremnikom PTV od 100 l. Opseg čine spoljna jedinica sa glavnim elementima rashladnog kruga (kompresor, ventilator, izmenjivač sa vazdušne strane) i unutrašnja jedinica sa hidrauličkim krugom i bojlerom PTV 100 l.

Rashladno sredstvo je R32 (GWP 675). Split instalacija omogućava izbegavanje problema zamrzavanja na spoljnoj jedinici i na najnižim temperaturama (do −25 °C), kao i u odsustvu električne energije.

Jedinice proizvode toplu vodu do 65 °C (do 70 °C uz pomoć električnog boostera prema katalogu) i namenjene su grejanju i pripremi potrošne tople vode (PTV). Full Inverter konstrukcija koristi DC inverter modulaciju na tri glavne potrošače energije: kompresor, ventilator i pumpa.

Unutrašnja jedinica ima dve električne integracije: 3 kW za sistem grejanja i 1,2 kW za PTV. Proizvod je pogodan za Factory Made hibridne sisteme i ima Smart Grid / fotonaponske digitalne ulaze.

Sistem upravljanja

Korisnički interfejs je sa Capsense tehnologijom i 2,8″ grafičkim displejom. Interfejs komunicira sa Connect CRP sistemima, koji mogu upravljati do 8 termostata (7 Connect CRP Zone + 1 Connect CRP) u 2 zone (jedna direktna i jedna mešana).

Funkcije upravljanja

• MODBUS protokol za upravljanje preko spoljnog BMS-a
• Grejanje i hlađenje toplotnom pumpom; temperaturne krive (standard)
• Priprema PTV – aktivacija kada sonda PTV padne ispod setpoint-a
• Dodatni izvori energije (grejači) – integracija ili zamena, po parametrima; i u hitnom režimu
• Smart Grid ulazi sa fotonaponskog sistema i mreže (2 digitalna kontakta)
• Daljinsko upravljanje preko aplikacije (iOS i Android) preko Connect CRP (opciono)
• Grejač u spremniku PTV – integracija, anti-legionela ili rezervni izvor
• Fast DHW – prioritet pripreme PTV
• Anti-legionela – nedeljni ciklusi
• Silent Mode – 2 nivoa, programabilno po dnevnim intervalima
• ON/OFF i HEAT/COOL preko spoljnih kontakata
• ECO režim sa namenjenim setpoint-om
• Nedeljni časovni program preko Connect CRP (opciono)
• Zaštita od zamrzavanja – rad u grejanju sa cirkulatorom ON i eventualno električnim boosterom

Performanse modela Idola SW-T 3.2 04

Podaci prema EN 14511. Vrednosti se odnose na jedinicu bez opcija i dodatne opreme.

Grejanje A7W35

Izvor: vazduh 7 °C s.t. / 6 °C m.t.; sistem: voda ulaz 30 °C / izlaz 35 °C.

• Nominalna toplotna snaga: 4,20 kW
• Nominalna ulazna snaga: 0,82 kW
• COP: 5,10 W/W

Grejanje A7W45

Izvor: vazduh 7 °C s.t. / 6 °C m.t.; sistem: voda ulaz 40 °C / izlaz 45 °C.

• Nominalna toplotna snaga: 4,30 kW
• Nominalna ulazna snaga: 1,13 kW
• COP: 3,80 W/W

Grejanje A7W55

Izvor: vazduh 7 °C s.t. / 6 °C m.t.; sistem: voda na uslovima A7W55 prema katalogu.

• Nominalna toplotna snaga: 4,40 kW
• Nominalna ulazna snaga: 1,49 kW
• COP: 2,95 W/W

Hlađenje A35W18

Izvor: vazduh 35 °C s.t.; sistem: voda ulaz 23 °C / izlaz 18 °C.

• Projektovana rashladna snaga: 4,50 kW
• Nominalna ulazna snaga: 0,82 kW
• EER: 5,50 W/W

Hlađenje A35W7

Izvor: vazduh 35 °C s.t.; sistem: voda ulaz 12 °C / izlaz 7 °C.

• Projektovana rashladna snaga: 4,70 kW
• Nominalna ulazna snaga: 1,36 kW
• EER: 3,45 W/W

Sezonske vrednosti

• Sezonska efikasnost ηs (voda 35 °C): 191 %
• ErP klasa grejanja (35 °C): A+++
• Sezonska efikasnost ηs (voda 55 °C): 129 %
• ErP klasa grejanja (55 °C): A++
• SCOOP (voda 35 °C): 4,85
• SEER (voda 7 °C): 4,99
• Zapremina bojlera PTV: 100 l
• Profil punjenja PTV: M

Tehničke specifikacije

Unutrašnja jedinica 04

• Napajanje: 220–240 V / 50 Hz
• Zapremina bojlera PTV: 100 l
• Električni grejač sistema / PTV: 3 kW / 1,2 kW
• Zapremina ekspanzionog suda grejanja: 10 l
• Maksimalni pritisak sistema grejanja: 3 bar
• Zapremina ekspanzionog suda PTV: 5 l
• Maksimalni radni pritisak PTV: 9 bar
• Priključci grejanja: 3/4″ GAS M
• Priključci PTV: 1/2″ GAS M
• Rashladni priključci (unutrašnja): tečna 3/8″ SAE / Ø 9,52; gasna 5/8″ SAE / Ø 15,88
• Minimalni sadržaj vode u hidraulici: 15 l (prema katalogu)
• Nivo zvučne snage SWL unutrašnje jedinice: 39 dB(A)
• Neto težina: 95 kg
• Dimenzije unutrašnje jedinice: 550 × 580 × 1300 mm

Spoljna jedinica 04

• Napajanje: 220–240 V / 50 Hz
• Kompresor: twin rotary DC; 1 kompresor / 1 rashladni krug
• Tip izmenjivača: rebrasta spirala (finned coil)
• Ventilator: 1 × DC aksijalni
• Tip rashladnog sredstva / GWP: R32 / GWP 675
• Fabrička količina rashladnog sredstva: 1,50 kg
• Maksimalna dužina / vertikalni uspon rashladnih linija: 30 m / 20 m
• Nivo zvučne snage SWL – grejanje A7W35: 56 dB(A)
• Nivo zvučne snage SWL – hlađenje A35W18: 56 dB(A)
• Maksimalna ulazna struja: 12 A
• Neto težina: 58 kg

Napomena iz materijala: za spoljne jedinice mod. 4–6 isporučuje se redukcija sa 3/8″ SAE na 1/4″ SAE za tečnu liniju Ø 6,35.

Napomena iz materijala: fabrička količina rashladnog sredstva omogućava maksimalnu dužinu rashladne linije od 15 m; do 30 m je moguće dopunom napoljenja pri instalaciji. Ukupni nivo zvučne snage meren je prema ISO 9614. U katalogu se koristi oznaka SCOOP (sezonski COP pri vodi 35 °C).

Dodatna oprema

• Connect CRP (kod: 013069XD)
• Connect CRP Zone (kod: 013055XD)
• Hidraulički priključni kit sa slavinom (kod: 012101X0)
• Gumene antivibracione podloge za spoljnu jedinicu (kod: 2CP000ZF)
• Spacer kit za zamenu generatora (kod: 016010X0)
• Mount cover kit (kod: 016011X0)
• DEFENDER magnetni separator nečistoća (kod: 0YBSHTX0)
• DOSAPLUS dozator polifosfata/silikata (kod: 0YBD0QX0)

Česta pitanja

Koji je model i kod?

IDOLA SW-T 3.2 04, kod modela 0XHM4SWD, SKU 3283623.

Da li ima ugrađen bojler?

Da. Unutrašnja jedinica ima integralni spremnik PTV zapremine 100 l (profil punjenja M).

Koje je napajanje?

220–240 V / 50 Hz (monofazno).

Koja je snaga u grejanju?

A7W35: 4,20 kW, COP 5,10. A7W45: 4,30 kW, COP 3,80. A7W55: 4,40 kW, COP 2,95.

Koja je snaga u hlađenju?

A35W18: 4,50 kW, EER 5,50. A35W7: 4,70 kW, EER 3,45.

Koje je rashladno sredstvo?

R32, GWP 675; fabrička količina 1,50 kg.
